1 – Mise hors tension et déverrouillage

A. Laisser l'appareil hors tension.

B. Retirer le nouveau WaterTrail de son sac scellé.

C. Retirer la face supérieure en tournant la fente d’un quart de tour pour l’amener en position horizontale. Dégager le panneau de la zone du distributeur de gobelets (voir Fig. 8 et 9).

2 – Connexions

A.  Abaisser les boutons (voir Fig. 10).

B. Installer la bouteille Watertrail dans le compartiment de la boîte réfrigérante (voir Fig. 11).

C. Placer le collecteur dans l’ensemble collecteur et appuyer fermement jusqu’à entendre un clic. Vérifier qu’il est bien en place en essayant de l’enlever. S’assurer que le tuyau ondulé allant du collecteur à la bouteille n’est ni tordu ni déformé (voir Fig. 11a).

D. Placer les tubes blancs du Watertrail dans les porte-tuyaux (voir Fig. 11b).

E. Remonter lentement les boutons de distribution dans leur position première.

F. Installer le tube bleu d’évacuation venant du collecteur à la droite ou à la gauche du collecteur de tubes d’évacuation (voir Fig. 11c).

2 – Mise en circulation et remplissage

A. Poser une bonbonne d’eau sur l’E-max. Appuyer sur le bouton bleu et le maintenir afin d’alimenter la bouteille du Watertrail. L’eau remplit la bouteille. Lorsque le niveau d’eau dans la bouteille approche du bouchon, remonter le bouton bleu dans sa position première (voir Fig. 12).

B. Remettre la face supérieure en place et tourner la fente d’un quart de tour jusqu’à la verticale.

C. Essayer les deux boutons pour vérifier que l’eau arrive.

C. Mettre l’appareil sous tensions afin d’obtenir de l’eau fraîche.

1 – Mise hors tension et déverrouillage

A.  Débrancher l’appareil.

B. Retirer la bonbonne d’eau.

C. Retirer la face supérieure en tournant la fente d’un quart de tour pour l’amener en position horizontale. Dégager le panneau de la zone du distributeur de gobelets (voir Fig. 8 et 9).

2 – Vidange

A.  Placer un gobelet sous le bouton blanc et appuyer sur le boutons des robinets jusqu’à ce que l’eau arrête de couler. Faire de même pour le bouton bleu.

B. Pincer les tubes des 2 boutons de distribution et ajouter un serre tube (voir Fig. 13).

C. Abaisser les deux boutons de distribution d’eau à fond et retirer les 2 tubes de distribution de leur emplacement.

3 – Déconnexion

A.  Retirer le collecteur du Watertrail en appuyant sur les deux glissières de retenue blanches des deux côtés du collecteur et tirer vers soi le collecteur (voir Fig. 14a).

B. Dégager la bouteille Watertail du compartiment de sa boîte réfrigérante, tout en maintenant le collecteur plus haut que la bouteille pour empêcher l’eau de couler.

C. Vous venez de retirer le Watertrail de la fontaine. La bouteille peut être posée verticalement sans danger de fuite.

1 – Déverrouillage

A.  Ne pas brancher la fontaine.

B.  Retirer la face supérieure en tournant la fente d’un quart de tour pour l’amener en position horizontale. Dégager le panneau de la zone du distributeur de gobelets (voir Fig. 8 et 9).

C. Sortir le Watertrail de son sac étanche sans l’endommager.

2 – Connexion

A.  Abaisser les boutons de distribution à fond (voir Fig. 10).

B. Installer la bouteille Watertrail dans le compartiment de la boîte réfrigérante (voir Fig. 11).

C. Placer le collecteur dans l’ensemble collecteur, appuyer fermement jusqu’à ce qu’un clic soit entendu. Vérifier qu’il est bien en place en essayant de l’enlever. S’assurer que le tuyau ondulé allant du collecteur à la bouteille n’est ni tordu ni déformé (voir Fig. 11 a).

D. Placer les 2 tubes de distribution du Watertrail dans le porte-tuyau (voir Fig. 11 b).

E. Installer le tube bleu d’évacuation venant du collecteur à droite ou à gauche du collecteur de tubes d’évacuation (voir Fig. 11 c).

3 – Paramétrage réservoir chaud

A.  Sortir le réservoir chaud (voir Fig. 19).

B.  Installer le ressort sur le long tube d’alimentation et pousser fermement le tuyau d’entrée en bas du réservoir chaud (voir Fig. 20). ⚠️ S’assurer que le tuyau est poussé autant que possible sur le réservoir chaud.

C. Sortir le Watertrail de son sac étanche sans l’endommager.

4 – Connexions réservoir/Watertrail

A. Remettre le réservoir en place en s’assurant que les 2 bras de positionnement du réservoir chaud sont fixés aux pinces du châssis (voir Fig. 21a).

5 – Circulation de l’eau dans le système

A.  Poser une bonbonne d’eau sur l’E-max. Appuyer sur le boutons de distribution bleu afin de remplir la bouteille du Watertrail. Lorsque le niveau d’eau dans la bouteille approche du bouchon, ramener le bouton bleu dans sa position première (voir Fig. 22).

B. Remettre la face supérieure en place et tourner la fente d’un quart de tour jusqu’à la verticale.

C. Essayer les deux boutons pour vérifier que l’eau arrive. ⚠️ Pour assurer une marche correcte, vérifier que les tuyaux sont poussés fermement et qu’ils ne sont ni tordus ni déformés. Ne pas rebrancher l’appareil avant que le réservoir chaud ne soit rempli.

1 – Mise hors tension, déverrouillage, vidange

A.  Débrancher l’appareil du secteur. Faire particulièrement attention à la température du réservoir et de l’eau dans le réservoir chaud. Refroidir l’eau si nécessaire en appuyant sur la manette du bouton rouge et en faisant passer de l’eau à température ambiante dans le réservoir.

B. Enlever la bonbonne d’eau.

C. Retirer le panneau frontal de la fontaine en faisant tourner d’¼ de tour son attache. Celle-ci se situe sous les robinets. Retirer le panneau en tirant le bas de ce dernier vers l’avant et vers le haut.

D. Placer un gobelet sous le robinet blanc. Appuyer sur la manette jusqu’à ce que l’eau arrête de couler.

2 – Déconnexion des systèmes

A. Sortir le connecteur du bouchon de la bouteille Watertrail. Vider l’eau restante dans le gobelet (voir Fig. 24).

B. Sortir le tuyau transparent du réservoir chaud.

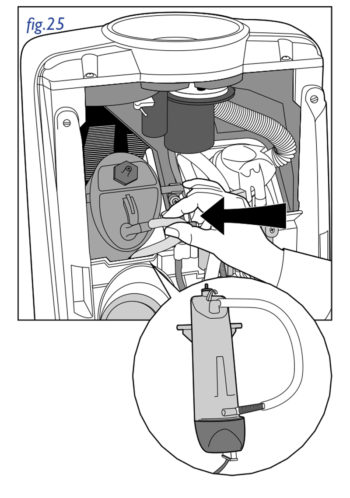

C. Retirer le long tube d’alimentation du collecteur et l’installer sur le réservoir chaud (voir Fig. 25).

D. Il est maintenant possible d’enlever le réservoir chaud sans renverser d’eau. Pour vider l’eau, enlever le tuyau du haut du réservoir chaud et le vider dans un récipient adéquat.

E. Pour enlever la bouteille Watertrail suivre la procédure “Pour retirer les Watertrails “tempéré et froid”, et “froid seulement”.

F. Le Watertrail est maintenant sorti de l’E-max. La bouteille peut être posée verticalement sans danger de fuite.
