Watertrail pour fontaine FMax - Ebac

1 – Connexions

A. Laisser l'appareil hors tension.

B. Ouvrir le couvercle de protection situé sur le dessus de la fontaine en poussant le clip de fermeture dans la direction indiquée (Voir la fig. 1).

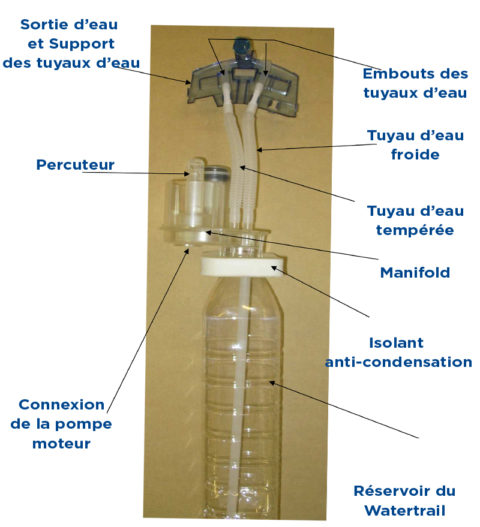

C. Retirer le nouveau WaterTrail de son sac scellé. Mettre en place l’isolant anti-condensation au niveau du col du Watertrail.

D. Placer le Watertrail dans la boîte réfrigérante en vérifiant le bon positionnement de la connexion sur le moteur de la pompe (Voir la fig. 3).

E. Placer le support des tuyaux dans son espace dédié et vérifier le bon positionnement de la sortie d'eau (Voir fig. 2). Refermer le couvercle.

F. Replacer la bonbonne d'eau pleine sur le dessus de la fontaine. Reconnecter l'appareil au réseau électrique.

2 – Configuration

A. Placer la fontaine dans la position désirée.

B. Retirer l’étiquette de protection de la sortie d’eau.

C. Si il est présent, retirer le capuchon rouge du percuteur (Fig. 1).

D. Retirer l’étiquette de la bonbonne d’eau et placer cette dernière sur la fontaine.

E. Brancher la fontaine à l’alimentation électrique.

F. Appuyer sur le robinet d’eau tempérée jusqu’à ce qu’½ d’un gobelet soit rempli (cela devrait prendre environ 1 minute).

G. Remplir environ ½ d’un gobelet d’eau froide. Votre fontaine est prête à l'usage.

1 – Mise hors tension et vidange

A.  Mettre l’appareil hors tension et retirer la bonbone d’eau usagée de la fontaine. Mettre le capuchon rouge sur le percuteur pour éviter tout versement accidentel. (Fig. 1).

B.  Ouvrir le couvercle de protection situé sur le dessus de la fontaine en poussant le clip de fermeture dans la direction indiqué (Voir la fig. 1).

C. Déposer un gobelet sous le robinet et actionner les 2 boutons afin d’évacuer l’eau restante au sein du système.

2 – Déconnexion du système

A.  Déclipser le support des tuyaux d’eau en le tirant et en le soulevant aux points indiqués par la fig. 2.

B. Entourer de vos mains le col du réservoir du Watertrail et soulever-le avec le support des tuyaux d’eau.

C. Retirer l’isolant anti-condensation et le mettre de côté pour le réutiliser sur le nouveau Watertrail.

1 – Ouverture et intégration du Watertrail

A. Laisser l'appareil hors tension.

B. Ouvrir le couvercle de protection situé sur le dessus de la fontaine en poussant le clip de fermeture dans la direction indiquée (Voir la fig. 1).

C. Retirer le nouveau Watertrail de son sac scellé. Remettre en place l’isolant anti-condensation autour du col du Watertrail.

D. Insérer le Watertrail dans le réservoir d’eau froide en vérifiant le bon positionnement de l’interface moteur / pale dans l’unité. Placer le support des tuyaux d’eau en vérifiant l’actionnement des clips et le bon positionnement de la sortie d’eau.

2 – Connexion

A. Connecter le tube du séparateur du Watertrail avec le raccord en acier, situé au centre du réservoir d'eau chaude. (Fig. 5).

B. Connecter le tube d’alimentation du Watertrail avec le raccord en acier du réservoir d’eau chaude, situé sur le côté.

C. Refermer le couvercle de la fontaine.

D. Replacer la bonbonne d'eau pleine sur le dessus de la fontaine.

D. Reconnecter l'appareil au réseau électrique. Patienter quelques minutes afin que le réservoir d'eau chaude produise. Votre fontaine est de nouveau prête à l'usage.

1 – Mise hors tension et vidange

A. Mettre l’appareil hors tension et retirer la bonbonne d’eau usagée de la fontaine. Mettre le capuchon rouge sur le percuteur pour éviter tout versement accidentel (Voir la fig. 1). ⚠️Patienter quelques heures afin que l’eau chaude du système puisse refroidir.⚠️

B. Ouvrir le couvercle de protection situé sur le dessus de la fontaine en poussant le clip de fermeture dans la direction indiquée (Voir la fig. 1).

C. Déposer un gobelet sous le robinet et actionner les 2 boutons afin d’évacuer l’eau restante au sein du système.

2 – Retrait du Watertrail

A. Déclipser le support des embouts de tuyau d’eau en le tirant et en le soulevant aux extrémités.

B. Pincer/tenir et retirer le tube d’alimentation du réservoir d’eau chaude.

C. Tenir le clip du tube à l’extrémité de ce dernier pour éviter toute éclaboussure accidentelle.

D. Tourner/tirer vers le haut et retirer le séparateur du réservoir d'eau chaude.

E. Regrouper toutes les pièces et soulever le Watertrail de la fontaine.

F. Retirer l’isolant condensation et le mettre de côté pour le réutiliser sur le nouveau Watertrail.
